| 產品詳細描述 | ||||||||||||||||||||||||
1. RDscan空洞探測系統
主要性能指標：
|
||||||||||||||||||||||||
| 2. 技術背景 隨著城市的發展，道路、地鐵以及地下結構等工程建設迅猛發展，道路塌陷等次生災害頻繁發生。工程地質勘查、工程災害診斷等服務需求益日激增，需要探測的深度由3m增加到60m。地震與電法勘探不但分辨率低，而且難以適應城市道路與交通的嚴酷環境。地質雷達的分辨率雖然很高，但是探測深度太淺，難以解決實際的工程需要。目前，城市內50m深度的探測對工程物探領域還是一個空白。RDscan技術正是為填補這一空白而開發的。 | ||||||||||||||||||||||||

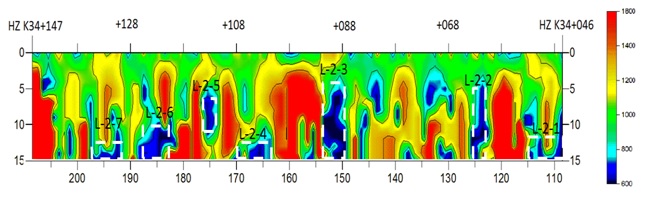

| 3. 技術特點 1）. 分辨率高，探測深度大：垂直分辨率達10cm，相當于400M雷達；探測深度50m，相當于雷達探測深度的10倍； 2）. 抗干擾性強，不需中斷交通； 3）. 拖纜接收，不破損路面，檢測速度快； 4）. 實時成像，現場掃描成像，即時發現地質問題；  深藍色區域（畫邊框）的是需要補漿加固的位置。 |
||||||||||||||||||||||||
| RDscan空洞探測系統的技術優勢 | ||||||||||||||||||||||||
技術性能優勢 在工程物探領域，地質雷達的分辨率是最高的，反射地震的探勘深度是最大的。對于城市的探測目標，RDscan比地震和地質雷達更具優勢。分辨率比地震高一個數量級，探測深度比地質雷達高一個數量級。性能比較如下表。
由上表可知，RDscan的分辨率與400Mhz地質雷達相當，但是探測深度是地質雷達的10-15倍，這是RDscan魅力之所在。  散射地震交流群 |
