工程概況
某場地?cái)M建大型停車場，擔心場地內有隱伏巖溶，開展了電法、面波等多種物探手段進行探查，均未探明。尋求使用地震散射方法解決該問題。

測線布置

共布置三條測線，測線1位于泰山大道，長度169米。側線2、3位于歌樂山，長度112、33米。采用1m間距檢波器，32道檢波器串，中間激發。

、

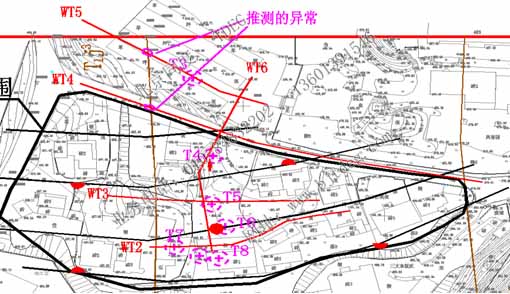

場地圖紙

探測結果
SSP散射地震偏移圖像是對散射強度即反射系數成像，它 反應地層界面波阻抗的差異大小。紅色表示波阻抗升高的界面， 藍色為波阻抗降低的界面。圖像橫坐標為里程，縱坐標位深度， 是空間域圖像。 地層速度圖像是巖土介質地震縱波速度的分布成像，反應巖土介質彈性模量高低的分布。波速高便是介質的模量高。

從下圖得到，表層0-7m，地層波速在660-1000m/s，推斷為松散層。

7-15m，地層波速在1000-1500m/s，推斷為殘積層。

15-25m，地層波速在1500-1800m/s，推斷為全風化層。

25m以下推斷為強風化層。 在里程5，17，25，31m處存在裂隙帶。

剖面1波速分布與巖溶形態
