Cscan又稱混凝土掃描，是一種利用聲波的反射與散射原理檢測混凝土的質量與內部結構，包括內部界面與密實性和強度分布的無損檢測方法。Cscan檢測可以提供混凝土結構圖像和波速圖像，探測深度超過10m。
適用于大體積混凝土例如風電，重型裝置底座，地基，地下室等混凝土內部密實性檢測。
| 產品詳細描述 | |||||||||
1. Cscan主機 主要性能指標：
|
|||||||||
| 2. Cscan檢測方式由于大體積混凝土其結構體積較大，常規混凝土無損檢測方法，如超聲回彈法、沖擊回波法、雷達等，對其不均適用。而鉆芯法等有損檢測方法，由于采用抽檢形式，其結果為一孔之見，難以對大體積混凝土構件進行整體評價。橋梁CT（聲波CT)法需要至少兩個可測面，才能整體評價大體積混凝土質量。 Cscan的檢測只需要一個被測面，類似淺層地震的做法，在被測物表面觀測，固定間距檢波器串滾動式采集。 | |||||||||
| 3. Cscan儀器設備組成與技術指標 Cscan系統由主機、檢波器串和分析軟件組成。 主機進行數據采集與存儲，檢波器串進行接收，效率高、抗面波干擾。 主機兼容混凝土CT系統的主機，具有多通道、高采樣率、寬頻帶的特點。 |
|||||||||
4. Cscan技術特點 Cscan聲波散射成像技術是在地震學中散射、反射基礎上發展起來的新技術。 - 它以非均勻介質模型為基礎，借助散射波對結構界面和介質波速進行成像，實現對混凝土結構精細檢測的目的。 - 同一種工程材料，當其密實性和膠結程度等存在不均勻性時，如存在松散、空鼓等情況，會出現局部的彈性波阻抗的異常區。這些彈性波阻抗差異界面，以及材料不均勻性引起的彈性波阻抗異常區，都是散射源,在沖擊波的激勵下散射源會產生散射波。 - 彈性波阻抗差異越大，散射波能量越強。 - 通過接收到的散射波的走時、幅值，可對異常體的位置、形態進行精細成像，從而確定混凝土內部缺陷的位置。
|
|||||||||
| Cscan的技術優勢 | |||||||||

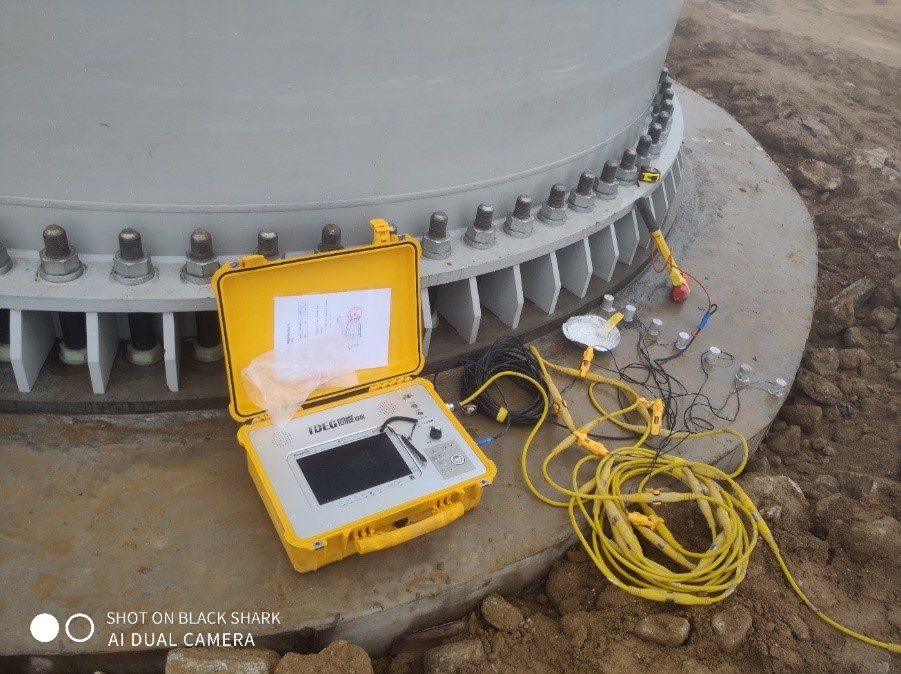

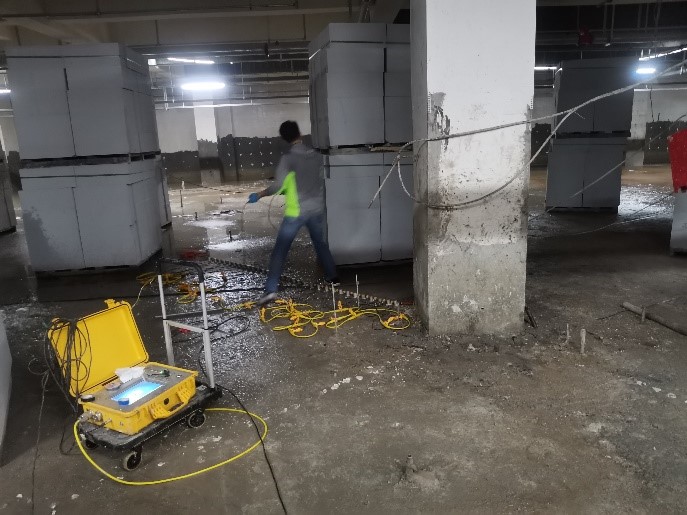

| 工程中的應用 Cscan已經大量應用于風電基礎檢測，地基注漿成果檢測，LNG罐基礎檢測等領域。 |

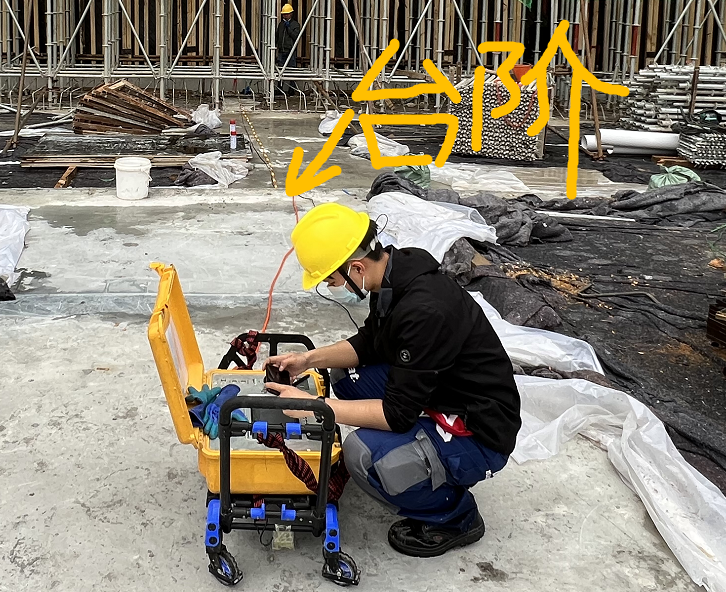

| 工程案例 |
|
|
