探測目的
為與市政采集的鉆孔資料比對，試驗電動推拉電磁鐵震源，在門頭溝某村進行了RDscan探測。

探測工程布置
場地處于村莊內部，院內已有鉆孔，在其附近布置三條測線（圖1），L1,L2長度為20米，L3長度為15米。檢波器串為32道，間距0.5米。

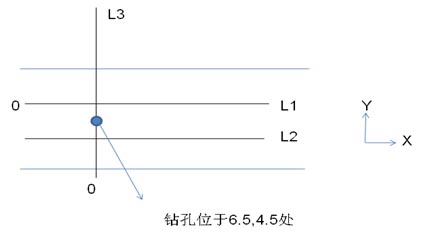

圖1. 測線和剖面位置

圖2. 現場探測照片

探測結果
縱觀各剖面的探測結果，主要可以歸納為以下5點：
1）. 三個剖面獨立采集，獨立處理，拼合時各個層面銜接良好。證實RDscan方法有效。
2）. 根據地層速度圖像，該處地基大致可分為三層，第一層（0~5米）波速大約在500~830m/s，第二層（5~12米）波速大約在830~1050m/s，第三層（12~30米）波速大約在1050~1250m/s。
3）.在2-4米左右存在一個連續的低速帶，推測為上下水管所埋設的位置。

圖3 三維篩狀成果圖
