工程概況

　　2014年2月16日下午15時許，北京朝陽區甜水園街與水碓子中街交叉路口附近發生路面塌陷。塌陷坑直徑6m，深5m，造成交通中斷。路面塌陷搶修中發現地下1.5m深處有自來水管爆裂，漏水不止。沿甜水園路地下正在施工地鐵14號線。為探查引起坍塌的原因及影響范圍，以坍塌區為中心，布置了兩條測線。測線L1沿地鐵走向，南北方向，長50m的測線；測線L2沿水碓子中街，方向東西，與地鐵走向垂直，長130m。設計探測深度30m。 探測使用 RDscan道路掃描儀，配備16通道檢波拖纜。坍塌現場及探測位置見下圖。

　　圖1 RDscan測線位置
探測主要結果

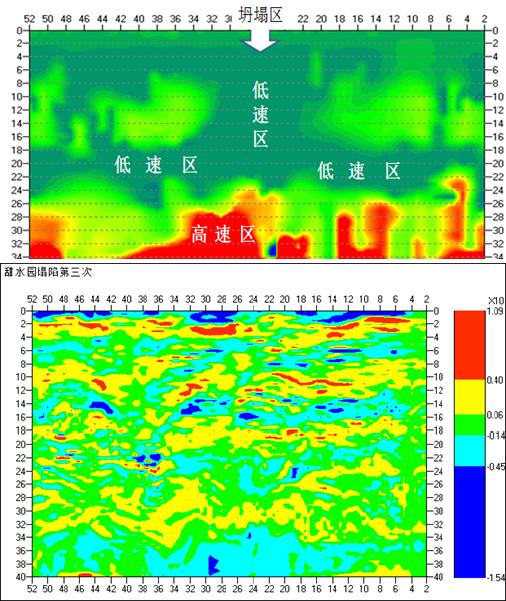

　　探測得到L1剖面的地質結構圖像（上）和地層速度圖像（下）示于圖2。
　　地質結構圖像中紅色、黃色表示波速增高的界面，藍色、深藍色表示速度降低的界面。正常情況下隨深度的增加地層的波速是增加的，即界面應以紅黃色為主。
　　但是該剖面中藍色、深藍色界面分布較多，分布在深度6m、14m部位，說明其下存在低速區。在波速圖像中這一特征表現得更為直觀。在深度18-22m范圍內有一個連續的低速層，地鐵就開挖在該層中。在剖面中部的塌陷區，里程22-32m的地段，存在自上而下的低速異常區，與下部的低速層相通。說明地鐵施工擾動引起自來水管開裂，自來水的滲漏，造成土體流失。形成了較大范圍的土體松動與脫空，這是引起路面塌陷的主要原因。坍塌影響的范圍直徑達10m。建議對塌陷填充區外圍2m范圍進行注漿加固，以便消除隱患。

　　圖2 探測結果
