探測目的
北京地鐵8號線林萃橋站是一期工程奧運線的一部分，施工采用明挖法，土建部分于2006年完工，2008年開通（據現代城市軌道交通，2006）[4]，位于北五環林萃橋西側。處于工程穩定期。本次探測為了了解林萃橋站西部區域的管線埋藏情況和地鐵穿過的區域，為地面設施建設提供依據。

技術特點
RDscan是一種聲頻地震散射勘探技術。具有分辨率高、抗干擾性強、不破損路面、不中斷交通等優點。使用錘擊震源，探測深度超過30m。適合城市地鐵與道路隱患的探測。通過地層波速分布與地質結構偏移圖像的特征，確定加固區、松散區與脫空區的分布。用于城市道路坍塌、地鐵脫空、地質結構的精細勘查。

探測工程布置
測區位于林萃橋地鐵站西側北五環輔路綠化帶，地層表層為人工填土，其下為一般第四紀沖洪積成因的粘性土、粉土、砂類土、碎石類土層構成。測線由南向北，長38.5米，橫跨地鐵8號線。如圖1中紅線所示。布設檢波器間距為0.5米，敲擊點距為0.5米。

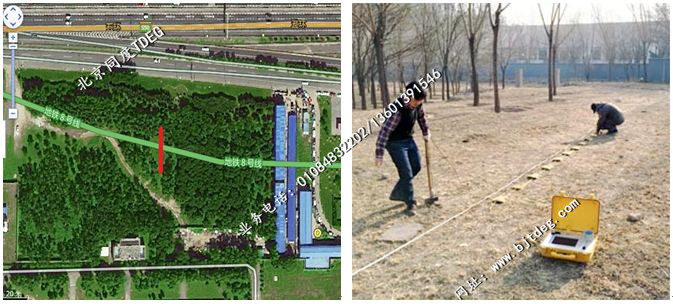

圖1. 現場工作照片，測線和剖面位置

探測結果

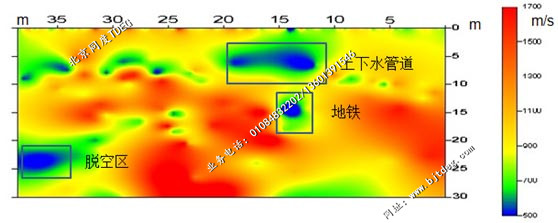

根據探測結果，地層波速的分布如圖12所示，橫坐標為水平里程，縱坐標為深度單位m，從藍到紅地層波速逐漸增高單位為m/s。表層10m以內波速為900m/s左右，10m以下波速增高到1000-1100m/s。
在里程10-20m的范圍內，有兩個低速帶，最低波速低于500m/s，其中深度4-8m的位置為上水管和下水管線埋設區；深度15m的位置為地鐵隧洞（據現代城市軌道交通，2006）[5]。 從圖上地鐵隧洞的跨度分析，此為單線隧洞。

圖2 探測成果圖
