工程概況：
某城市地鐵建設中，線路位置疑有暗浜，唯恐施工過程中引起坍方，需要探查暗浜的位置，以便預先采取處理措施。 使用地震散射技術進行了現場勘查，為地鐵安全施工提供科學依據。

地震數據采集方式：
本次地震勘探使錘擊，32道地震儀作為采集系統，檢波器串。本次探測共布置兩條測線，一條沿地鐵軸線長150m，探測深度40m。另一條在公交站旁，長40m。這里主要介紹第1條剖面。

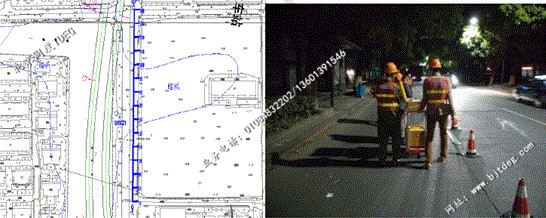

圖1 側線位置和采集現場照片

探測結果 ：
測線位置、現場采集以及勘探得到的偏移圖像與速度圖像分別列于圖2中。 勘探結果表明，測線內地層結構分三層。
第1層：0-5m，波速為600-710m/s，界面反差大，橫向連續性差，地層的特點不均勻性明顯，推斷回填土為主；
第2層：5-12m，波速為710-890m/s，地層均勻，分層不明顯，推斷主要應為淤泥與細砂；
第3層：12m以下，波速為890-1100m/s，地層垂向分層性明顯，界面反差大，橫向連續性好。推斷以砂、粘土為主的沉積層。 剖面內有兩個明顯的低速區，可能與暗浜有關。分別位于里程60-90m、130-140m，深度10m。波速約為660m/s左右，土質松軟，推測為以淤泥、細砂為主的暗浜沉積。

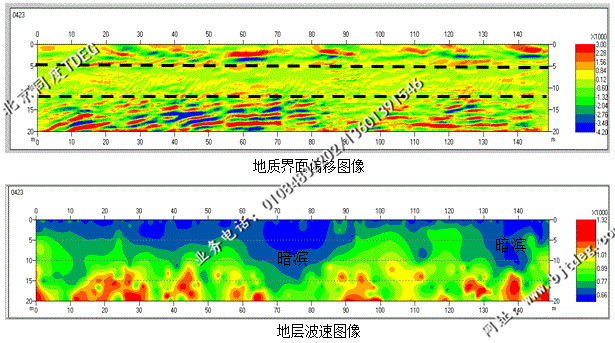

圖3 SSP成果圖

這一勘探結果得到了鉆探的驗證。
