探測方法分析
本次探測使用RDscan道路隱患探測新技術。它是一種地震散射勘探技術，利用人工震源在地表激發地震波，通過接收地下非均勻介質內的反射與散射波對地質界面與地層波速成像，以展現地下精細結構。 地層波速是表征土體密實性與承載力的定量指標。波速高表示土體密實、承載力大，反之亦然。地下工程引起的土體擾動，造成土體松動、疏松，甚至產生脫空，使土體的密實性降低，固結力、內摩擦力與變形模量降低，伴隨有裂隙、空隙、裂縫生成。這會使地層波速大大降低。地震散射技術是通過尋找地層中的低速異常區，來判定地下松動、疏松與脫空區的部位。 該技術具有分辨率高、抗干擾性強、不破損路面、不中斷交通等優點，探測深度超過30m，適合城市地鐵與道路隱患探測需要。

探測工程布置
沿隧道軸向，左右線各不知1-3條測線。

圖1. 現場探測照片

探測結果
?以L1-2測線為例，其里程DK13+0xx--xx，長304m，位于測區的南端。測線淺部15m深度內地層波速700-800m/s，土體密實性稍差。15-20m波速增高到800-900m/s，20m以下波速增高到1000-1200m/s。土層密實、均勻。

測線內發現一處藍色低速疏松區，波速在600-700m/s，推斷為疏松區，命名為L1-2-1。寬度在4-5m，埋深在5-12m范圍。

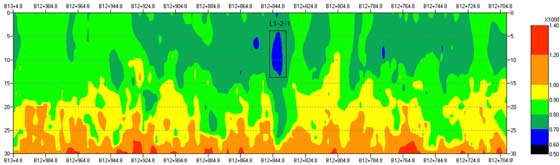

圖2 空洞的識別應用波速圖像

測線疏松區列表
