地鐵15號線地面出現坍塌，為查明引起坍塌的原因，以便采取治理措施，特開展了RDscan探測。測線穿越地面坍塌區，平行地鐵走向。測線長度25m，探測深度10m。坍塌區中心位置在測線15m處，直徑2m。 探測位置見圖1，現場工作照片如圖2。

圖1：檢測現場位置圖

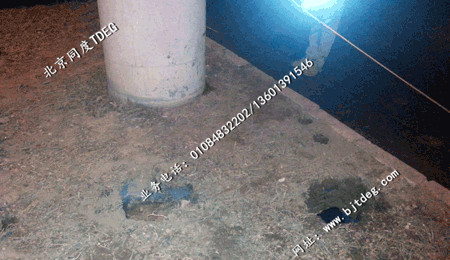

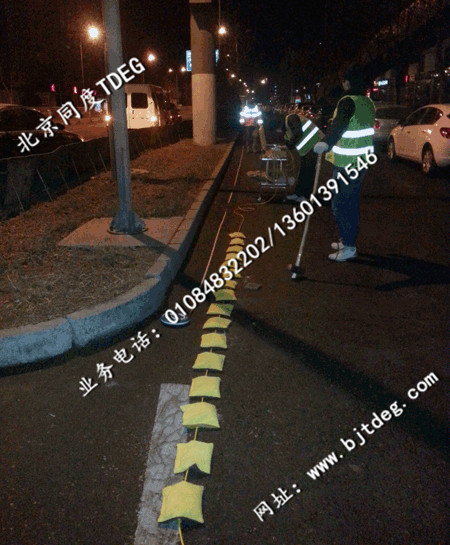

圖2：現場照片

探測主要結果
探測提供地質結構偏移圖像（圖3）和地層速度分布圖像（圖4）。地質結構偏移圖像主要反應地下介質的結構面特征，如地層層位、脫空、松動區的分布。圖中紅色表示波阻抗升高的界面，表示介質密實，彈性模量升高；藍色表示波阻抗降低，波速變低的界面。表示巖土介質松軟，為軟弱、松散、脫空區。 地層速度圖像主要反應地下介質的力學性狀，地層的波速及模量的高低分布。 圖中紅色表示高波速區 ，地層密實堅硬；藍色為低速區，地層松軟、松動、脫空。

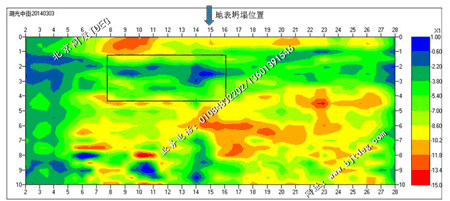

圖3 SSP地質結構偏移圖像

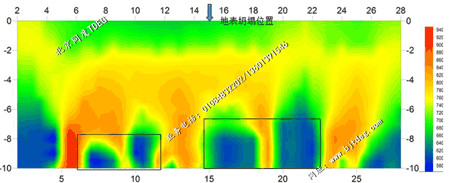

圖4 SSP剖面內地層的速度分布

偏移圖像與波速圖像兩者反映的地質結構特征是一致的，解釋中互相印證，綜合解釋。對于地層界面形態、埋深的解釋以偏移圖像為準，對于松動區、脫空區的解釋以速度圖像為主。在工程與地質病害診斷中，重點是關注偏移圖像與波速圖像中的藍色低波速松散區、脫空區。
對SSP上述的偏移剖面和波速剖面進行綜合解釋，主要探測結果可歸納為如下三點：
（1）探測剖面內地層大體分為三層。
第1層，0~1m，為人工基礎層，相對堅實，圖像中為紅色區；第2層，埋深1~4m，為軟弱層，圖像中為藍色區； 第3層，埋深4m以下，為密實土層，以紅色為主；
（2）剖面內8-16m范圍內有軟弱、松動區分布。
地質結構偏移圖像中，在里程8-16m范圍內從淺到深存在低速松動區。淺部的低速區埋深1-4m，形態連續；深部的低速區埋深在8-9m，斷續分布。
（3）地下巖土介質速度分布特征表明，剖面內埋深8m以下的地層波速受到嚴重的低速擾動，特別是6-11m、14-22m兩段，出現強烈低速松動區、局部脫空區。這是引起淺部坍塌的主要原因，地面坍塌的范圍還會擴大。

治理建議
地面坍塌的主要原因源于地鐵工程引起的地下松動，治理的主要對象是隱伏的松動區，其松動區主要分布在8m以下深度。建議在里程7m、10m、16m和21m的位置分別進行注漿處理，注漿孔深度在8-13m。
