工程概況
某大型國有煤礦埋深900米的皮帶巷道迎頭斷裂、破碎帶等構造發育，地質情況復雜。為實現對前方地質構造及煤層賦存情況狀態的進一步認識，需查明巷道迎頭前方150m內存在的斷層、陷落柱、破碎帶等地質災害，以便及時采取防范措施?，F(xiàn)采用TST地質災害超前預報技術進行探測。
預報結果
預報結果提供地質構造偏移圖像和煤巖波速圖像，便于綜合分析。
偏移圖像中，紅色條紋表示巖層變硬，藍色條紋表示巖層變軟；藍紅條紋交替出現，為破碎帶或斷裂。波速圖像表示煤巖波速隨里程的變化。高波速區對應煤巖結構完整，低波速區為構造發育。詳細預報結果如下。

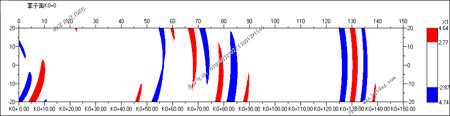

圖1 地質構造偏移圖像

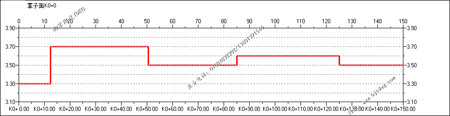

圖2 速度分布圖像

地質偏移圖像中0-10m范圍有藍紅線條組合，推斷為小斷裂；
在55~85m范圍內，紅藍條紋發育，但連續性差，波速略低為3500m/s，推測為巖性界面；
125~135m范圍內，反射信號強烈，界面連續，波速略有降低，為3500m/s，推測為煤巖破碎帶；
其他位置巖層完整，無明顯不良構造。
建議對構造破碎部位采取防塌、防水措施。

將上述TST預報結果投影到CAD圖上，藍色部分為TST預報成果，紅色部分為3維地震結果，綠色部分為巷道。截至發稿，第一部分斷裂和第二部分巖性變化界面已經得到開挖驗證。

圖3. 與三維地震圖合并顯示
