工程概況：
北方某煤礦埋深100m，為厚層褐煤。巷道寬5m，高3m，擬預報工作面前100m的地質情況。

圖1.TST煤礦災害超前預報工程師準備下井。

圖2. 井下打孔安裝檢波器。

預報結果：
預報結果顯示在掌子面前方20m、58m兩處煤層破碎，65-75m處存在斷層，掘進中應特別注意防范。在圖中這些不良地質的位置已用紅藍條紋進行了清晰的表示 。

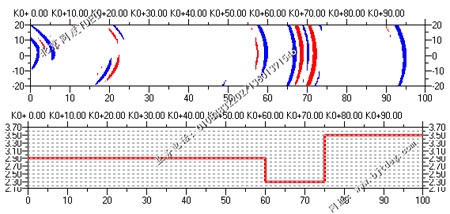

圖3. 偏移成像和速度掃描圖

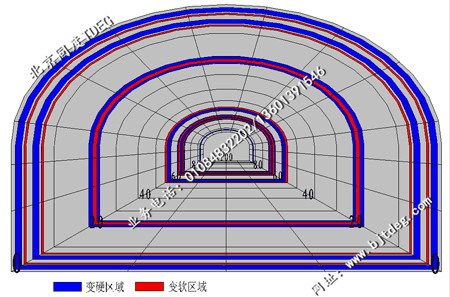

圖4. 超前預報投影圖
