工程概況：
引大濟湟是青海省內一項跨流域大型調水工程，由石頭峽水利樞紐、調水總干渠、黑泉水庫、湟水北干渠、湟水南岸提灌工程組成，引大通河水穿越達坂山進入湟水流域。調水總干渠作為“引大濟湟”的骨干工程，由引水樞紐和引水隧洞組成。工程采用雙護盾TBM施工，在達坂山南緣斷裂帶中頻繁卡鉆，用TST超前探測做TBM卡鉆的原因研究。
在設計圖紙?zhí)峁┑牡刭|(zhì)資料基礎上開展地質超前預報工作，預報K16+775段掌子面前方100m范圍內的地質情況，探明隧道掌子面前方斷層及影響帶、軟弱巖層的分布、節理裂隙發育帶、涌突水、突泥情況、空洞等情況，判定等不良地質的位置、形式、規模及其對施工的影響程度，提出處理措施建議。

探測結果：

本次觀測共得到有效觀測記錄6炮72道，按上述流程處理后得到K16+775~K16+675段地質體偏移圖像、圍巖波速分布圖、圍巖波速曲線圖如下：

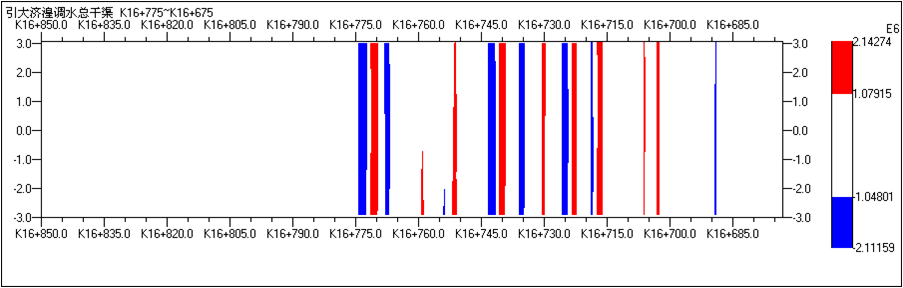

圖1 地質構造偏移成像

TST地質構造偏移成像圖解釋：橫坐標為隧道里程，縱坐標為隧道橫向距離。藍色條紋表示巖體由硬變軟的界面，紅色表示由軟變硬的界面，先藍后紅的組合表明存在斷裂構造帶。

圖2 速度曲線

利用上述成果圖并結合地質資料分析得出以下預報結果：引xxxx調水總干渠引水隧洞出口K16+775~K16+675段地質情況共分為四段：
? 第1段：K16+775~K16+765
該段圍巖波速較低，在構造偏移圖像上呈明顯的藍紅藍組合帶，分析該段圍巖屬于斷層影響破碎帶，巖體極不完整，屬破碎~極破碎。圍巖穩定性極差，且地下水較多，表現為普遍滴水或線狀流水，有發生塌方或突泥導致TBM卡鉆的可能。
? 第2段：K16+765~K16+745
該段圍巖波速稍高，巖體完整性和圍巖穩定性稍好，地下水表現為滲水或滴水。
? 第3段：K16+745~K16+715
該段圍巖波速較低，在構造偏移圖像上呈現較復雜的蘭紅條紋組合。分析該段巖體極破碎，圍巖穩定性極差，地下水較多，表現為普遍滴水或線狀流水。有發生塌方或突泥導致TBM卡鉆的可能。
? 第4段：K16+715~K16+675
該段圍巖波速稍高，巖體完整性較好，圍巖穩定性稍好，地下水表現為滲水或滴水。
