2010年用于滬昆高鐵貴州段，60km，隧道均位于巖溶分布廣泛的云貴地區，近1/3隧道屬于一級風險隧道。因?yàn)閹r溶的形態復雜，界面極不規則，對地震波難以形成有效的反射，主要以散射形式為主，信號較弱，干擾大，難以預報，所以巖溶的預報一直是超前預報領域里的難點。實踐證明TST能有效的進行巖溶和采空區的預報。



　 　按TST數據處理流程處理后得到大獨山隧道1#橫洞H1D1K0+808掌子面前方150m內的地質體圍巖波速曲線圖、偏移圖像如圖5：

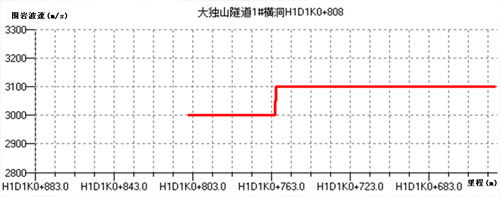

　　圖5 大獨山隧道1#橫洞速度曲線 (Velocity curve of the entrance of Dadushan Tunnel) 使用前方回波地震數據和分析得到的速度分布，進行深度偏移成像，得到如圖6 所示的TST 構造深度偏移成像，它反映了掌子面前方的地質構造特征。

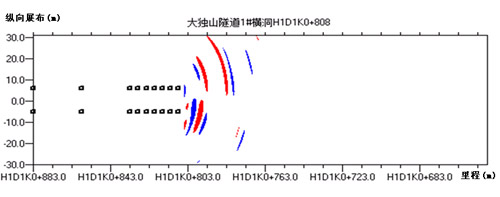

　　注：圖中黑色小框?yàn)闄z波器孔和爆破孔布置點（Black box is receiver and shot points） 圖6 大獨山隧道1#橫洞地質構造偏移成像(Migration image of the entrance of Dadushan Tunnel)

　　 對比圖5、圖6，結合掌子面開挖情況和地質資料綜合分析，得到如下結論：在H1D1K0+808～H1D1K0+760附近圍巖穩定性和完整性較差，巖溶裂隙較發育，巖體較破碎，有水，在隧道中軸線右側，疑存在充填型巖溶裂隙；在H1D1K0+760～H1D1K0+658段圍巖穩定性和完整性好 ，裂隙稍發育。
