工程概況：
某交通隧道穿越水道，長600m，直徑14.5m，盾構法施工。前期工程地質勘探結果表明，隧址區淺部為海相沉積，下部基巖為花崗巖。隧道埋深范圍內存在孤石，影響盾構法施工。為查清隧道通過地段的地層、基巖埋深及孤石的分布，采用散射地震技術進行水上地震勘探，為隧道安全施工提供科學依據。

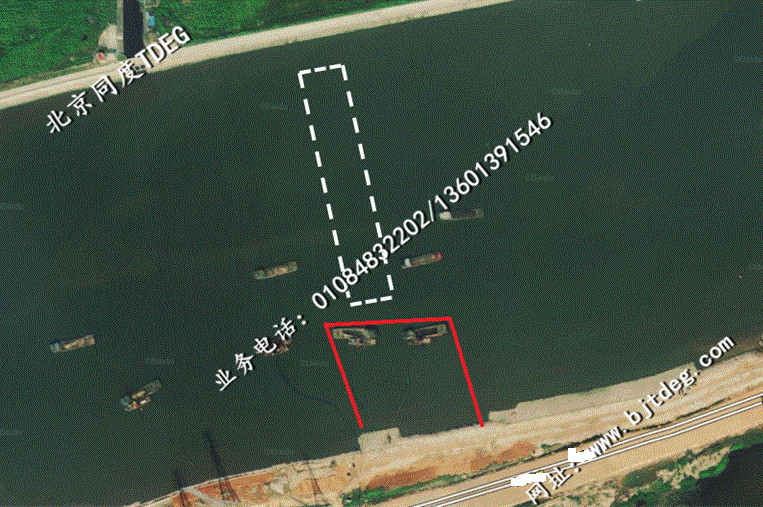

圖1 勘探區航拍

技術要求:
A） 查清尺度1m以上的孤石，準確率優于80%；
B） 地層定位誤差小于1m；
C） 勘探深度達到120m。

地震數據采集方式：
本次地震勘探使用TD-Sparker 25KJ電火花震源，32道地震儀與檢波電纜接收和GPS測量系統。所有設備安裝在一條船上，由電火花震源提供觸發同步，地震儀進行數據采集，GPS同步進行點位測量。 勘探中GPS天線與炮點設置在同一平面位置，布置在船的后方1m處。檢波電纜布置在船后1.5m處。

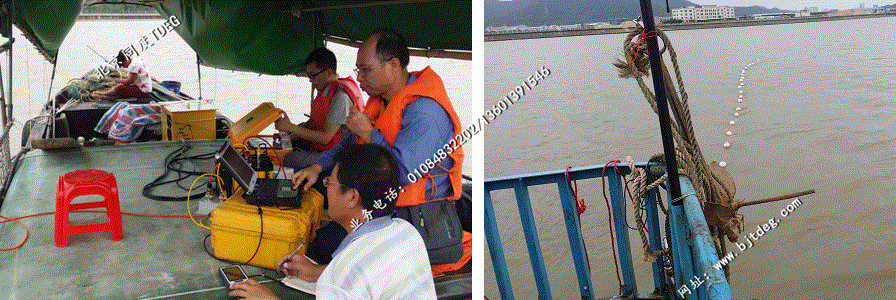

圖2 水上高分辨率地震勘探現場照片

探測結果 ：
1. 從圖3可以看到8個明顯的反射界面，分別反應海底、淤泥層、殘積層、全風化、強風化、中風化、微風化、未風化之間的界面。

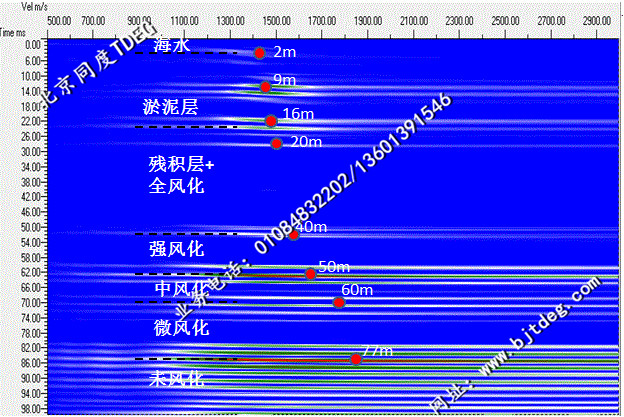

圖3 地層結構成像

海水深度2m；淤泥層厚14m，埋深到16m；其下殘積層與全風化層厚24m，埋深到40m；強風化花崗巖層厚10m，埋深到50m；中等風化花崗巖層厚10m，埋深到60m；微風化花崗巖層厚17m，埋深到77m；其下為微風化花崗巖，未風化層中未見反射界面。 其地層波速曲線與鉆孔柱狀對比如下，兩者揭露的地層結構與厚度基本吻合。

2. 圖4為剖面L1的偏移成像和地層速度成像結果，孤石分布如圖。

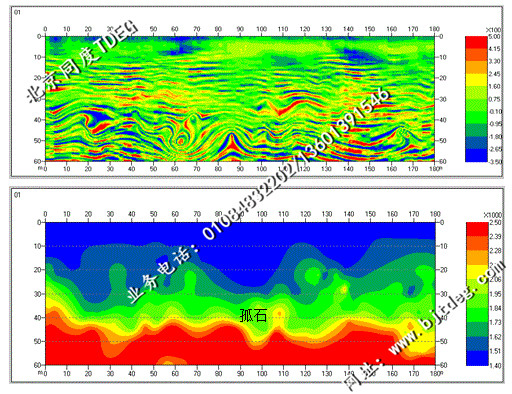

圖4 偏移圖像和速度圖像分析結果
