工程概況　　

2015年1月，山東某工程勘察單位在廣西桂林進行巖溶檢測的物探工作，場地屬于山前沖洪積微平地，灰?guī)r地區，鉆探揭露了幾個溶洞，為全填充，填充物為砂、土，干溶洞。高密度電法對干溶洞不敏感，采用地震法探測。

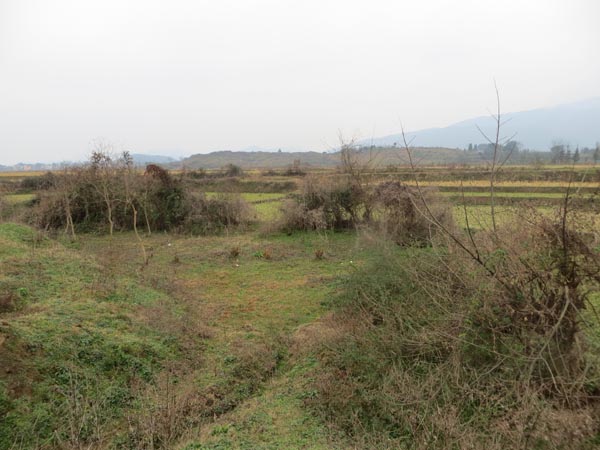

圖1 場地典型照片

地震測線長500米，63.5公斤重錘作為震源，1.0m高處落下。24道采集，每次移動2道，道間距2m，最后部分信號很差，記錄可用的測線470米。
本次勘探的目的是了解巖溶的分布情況，為下一步的工程處置提供依據。

勘探技術原理
檢測使用SSP地震散射成像技術。該技術基于地震散射原理。地表激發地震波，當?shù)卣鸩▊鞑ビ龅降叵路蔷鶆虻刭|(zhì)界面時，會產生散射。通過地表接收的散射波，可重建地質結構的分布圖像。

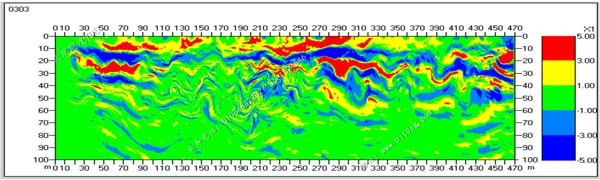

圖2 SSP偏移成像結果

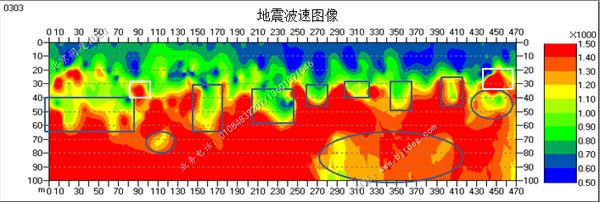

圖3 SSP速度掃描結果

勘探結果與評價
根據地震偏移與速度剖面，表層松散層厚度大約10-20m，下部高速層為灰?guī)r地層，界面深度起伏變化較大。 - 圖中藍色方框畫出的是巖溶洼地； - 橢圓框畫出的是灰?guī)r中的隱伏巖溶填充區； - 白色方框畫出的是局部灰?guī)r隆起。 分別位于里程100-125米處65-80米深度內，260-410米處65-100米深度內，430-460米處35-50米深度內。
