工程概況
2012年畢威高速赫章大橋在建箱梁為了解其腹板和板內波紋管注漿的密實性進行抽樣檢查；使用TD-BWG產品進行注漿質量檢測。

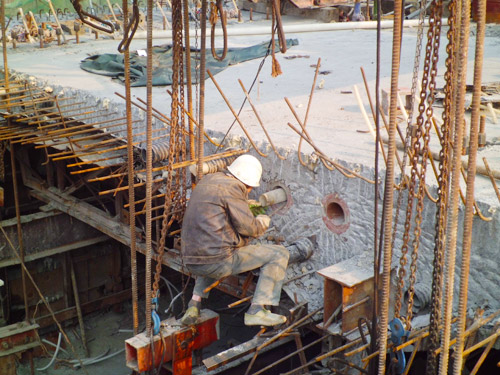

圖1. 在建橋現場
檢測方法
波紋管雷達掃描測線與BWG聲波散射法測線重合，其測線沿波紋管走向布置長度共80米。測線位置圖2。

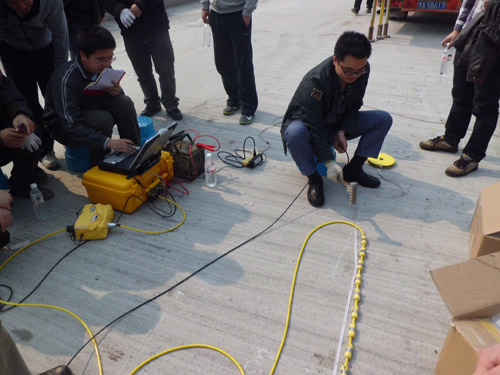

圖2. 檢測現場測線位置

檢測結果說明：

TD-BWG聲波散射和波紋管雷達檢測完成后，得到檢測結果（圖3），圖3上部為聲波散射結果下部為雷達結果。兩者有較好的對應關系。

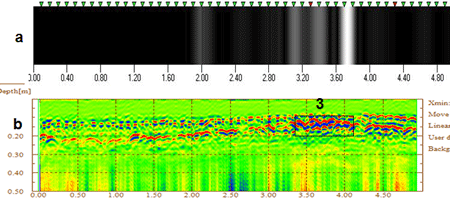

圖3. TD-BWG聲波散射和雷達檢測結果

破檢驗證結果

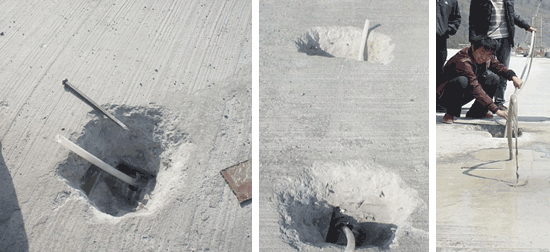

按照檢測結果的里程起始3.1處開孔，發現脫空，插管進去可以移動。 在3.8米處開孔可見插管另一端。
