工程概況：
寧波某兩座橋具有20多年歷史，其樁身整體完整，其中水面以上部分2m左右，未見明顯破損，樁體水下部分是否出現破損尚不清楚。為了確保橋梁結構的安全，采用PST成橋樁檢測技術對被撞樁體的水下部分進行檢測（橋梁與樁基常規的檢測方法如外觀檢查、回彈檢測和小應變等方法都不能勝任該類具有上部結構的樁體的檢測），對樁體上部損傷程度進行評價，以便對樁體修復方案提出建議。
其中兩座橋分別為兩排17根樁，和兩排16根樁。

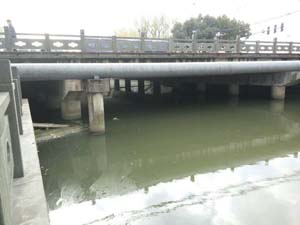

圖1 服役中的橋

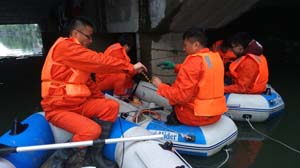

圖2 現場檢測照片
檢測布置：
PST檢測時，檢波器電纜下部配重，上部固定，檢波電纜靠近樁身。敲擊點在檢波器電纜上方，距第1個檢波器距離0.5m。在完成第一個次敲擊后，敲擊點不變，重復采集多次，以便于后期處理。
圖3 成橋樁檢測布置
資料處理
PST檢測的資料流程主要包括幾何坐標編輯、延時校正、壞道剔除、上行波與下行波分離，樁身速度分析、樁體結構偏移成像等步驟。其中上行波與下行波分離是最為重要的環節。對于具有上部結構的橋樁，檢測激發的聲波向上傳播到蓋梁上、下界面時，會產生較強的反射波向下傳播，與下部結構、缺陷的反射的上行波疊加在一起。只有將上行波與下行波進行有效地分離，才能獲得下部缺陷的可靠位置。

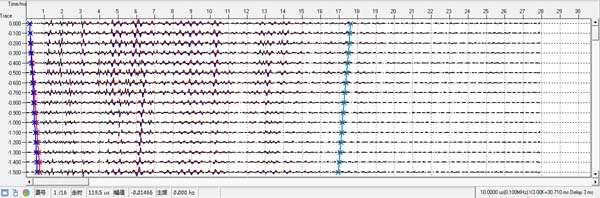

圖4 PST信號處理-波場分離后的上行波

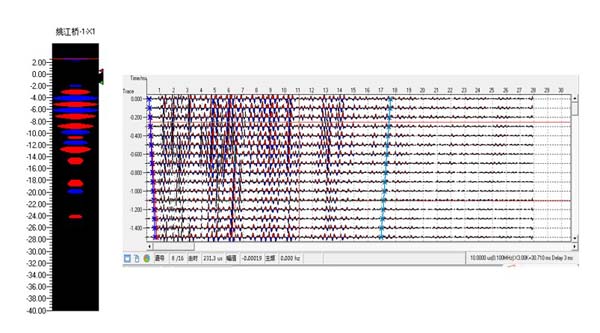

圖5 PST記錄與偏移成像結果
PST檢測的結果集中體現在偏移圖像中。圖像中坐標原點為端檢波器所在位置，記為坐標原點，縱坐標為從坐標原點向上和向下的距離。圖相中不同深度上的紅、藍線條表示反射界面的位置，線條橫向的長度表示界面反射強度的大小。線條長表示反射強，界面兩側差異大。線條紅色表示介質波阻抗變大、剛度上升的界面，藍色表示波阻抗變小、剛度下降的界面。偏移圖像中波阻抗變化的界面包含多種物理對象，結構缺陷、裂縫、樁身截面積變化、樁體周圍地層界面等都在偏移圖像中有所反映。根據PST圖像進行結構缺陷解釋時，首先根據設計資料排除樁體結構變化界面，再根據地質資料排除地層界面，除去這些反射界面之后，余下的界面解釋為結構損傷的界面。本次檢測的樁身結構比較復雜，樁之間存在系梁，下部結構的正常反射只有樁底。雖然樁周圍的地質資料不清，但因?yàn)闃段唤咏?，可以將接近的幾根樁的偏移圖像放在一起進行分析比較，確定地層反射界面的位置。
檢測結果與損傷評價
根據上述解釋原則，對圖中的4根樁的偏移圖像進行分析和比對并結合現場實際，得到以下結論
1)? 4幅偏移圖像中最上部1.5-2m段的紅藍條紋為橋樁上部蓋梁的反應；
2)? 在深度大約20m-24m處出現紅、藍強反射條紋，推斷為樁底或基巖界面；
3)? 在深度7.5m-13.5m處出現紅、藍強反射條紋，推斷為地層影響的反射界面；
通過上述分析對比，確定了結構變化與地層界面的反射位置，剔除這些反射界面之后，可以對樁體的損傷部位做如下解釋。
1） X1號樁損傷部位
X1號樁的下方，在15m和19.5m處存在紅、藍強反射條紋，推測為2處明顯的損傷破裂面。
2） X2號樁損傷部位
X2號樁在18m處存在紅、藍強反射條紋，推測為1處明顯的損傷破裂面。
3） X3號樁損傷部位
X3號樁未出現強的紅、藍強反射條紋，推斷該樁體結構完好，沒有損傷。
4） X4號樁損傷部位
X4號樁的下方，存在1處明顯的損傷破裂面，在18m處。

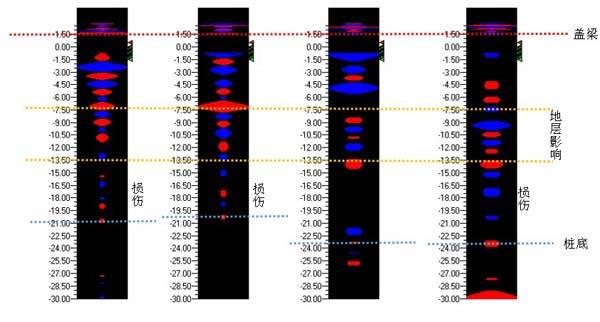

圖6 PST偏移圖像成果
