碼頭位于湄洲灣電廠內，有兩根基樁因船舶撞擊而遭受損傷。發現蓋梁與基樁結合部位發生明顯開裂，但不清楚水面以下是否也發生了損傷。為了對碼頭基樁進行加固，采用截面CT技術了解破損部位的損傷程度，采用PST技術對基樁水下的損傷部位進行檢測。

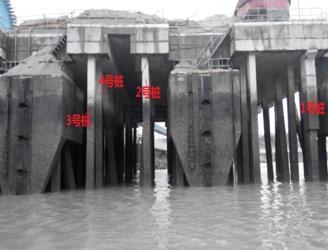

　　圖1 碼頭基樁損傷與截面CT檢測位置

　　PST檢測了4棵基樁，發現1#基樁在水下9m與14m處存在兩處撞擊損傷，2#基樁水下21-26m處存在一組處損傷，見圖15。
　　在蓋梁下方1.3m、開裂面下方0.3m處，進行了截面CT檢測，截面積0.6mx0.6m。檢測結果示于波速圖像中，見圖16a所示。從該圖像中可以清楚地看到，檢測截面的波速總體偏低，分布不均，變化在2600-4000m/s范圍內，混凝土的強度不高。對損傷裂紋的提取結果示于圖16b，圖像中存在兩組密集的平行裂紋，說明混凝土的微觀結構已經遭受了嚴重破壞，受到撞擊的嚴重影響，亦應包含在加固處理的范圍內。

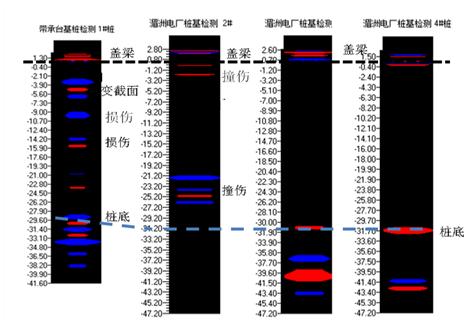

　　圖2 碼頭基樁檢測結果

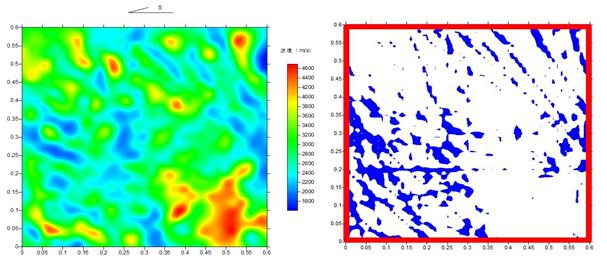

　　圖3 2#樁截面波速CT圖像和損傷裂紋分布圖
