橋梁位于貴陽市北京東路，檢測對象包括左轉與調頭匝道，箱梁結構。橋面寬度10m，設計荷載為公路I級。

　　圖1 調頭匝道橋

　　圖2 左轉匝道橋

　　檢測匝道橋箱梁左右腹板，了解混凝土質量，用于校驗承載力。檢測得到混凝土的波速分布圖像，根據CT圖像的平均波速評價混凝土的品質，平均波速達到4150m/s時為達到C50的設計標準。根據波速的離散度評價混凝土的均勻性，離散度小于10%時混凝土為均勻。下圖為典型的波速CT圖像及其兩個匝道橋的評價結果。

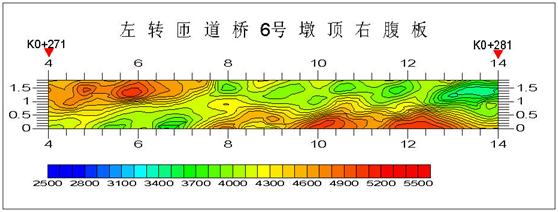

　　圖3 腹板波速CT圖像

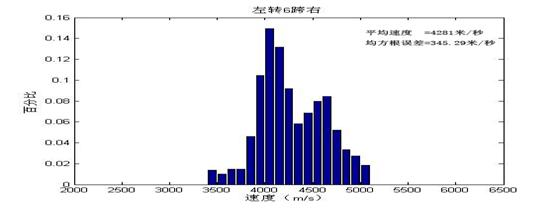

　　圖4 混凝土波速分布直方圖

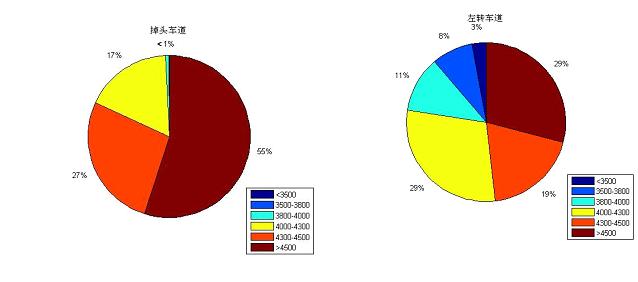

　　圖5 調頭匝道橋和左轉彎匝道橋混凝土強度分布
