工程概況
為了研究魚脊梁的預應力孔道（波紋管）注漿工藝，特澆筑了一個1:1的魚脊梁模型進行預應力孔道壓漿密實性的檢測。本次檢測的目的是了解波紋管注漿密實性，為注漿工藝評價和質量控制提供依據。

魚脊梁模型高20m，長100m，中間高兩側低。波紋管分東西兩支，長各100m。波紋管直徑14cm，內置31支鋼索。東支波紋管采用；兩端壓漿法，西支采用一段壓漿法。模型外觀如下圖。

圖1. 2011年6月某1:1魚脊梁波紋管破壞性試驗現場

?

檢測方法：

本次檢測使用兩種技術，地質雷達和聲波散射追蹤，兩種技術綜合使用，提高檢測的可靠性。工程師們在用TD-BWG射線追蹤法檢測波紋管的注漿質量。

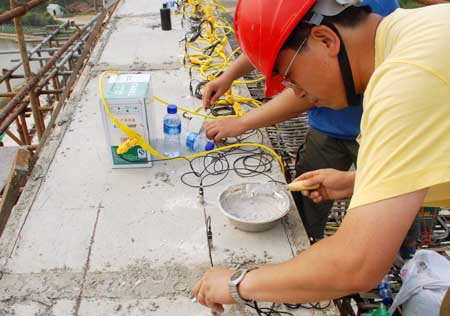

圖2. 粘貼檢波器

?

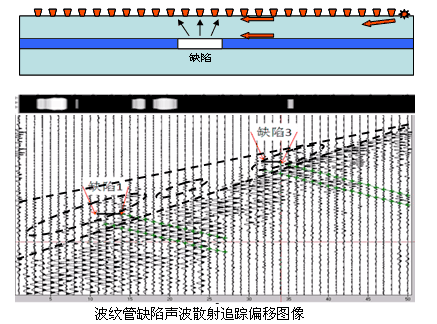

聲波散射追蹤解釋原理如下：?
1.? 缺陷為介質中的密度與強度的異常分布，表現為波速變異；?
2. 在外場波動激勵下缺陷表現為被動震源，向周圍發射散射聲波。散射波最早出現在缺陷面；?
3. 根據散射波走時、幅值和極性確定缺陷位置、形態和力學性質；

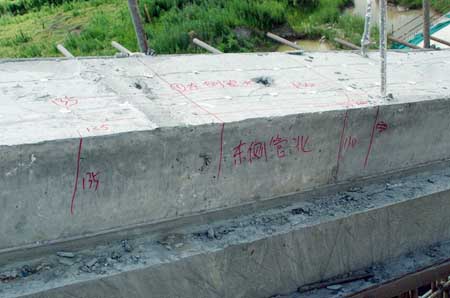

圖3. 檢測完成后在梁體上標記出認為注漿不飽滿的部分

?

檢測結果：

雷達檢測兩條測線，每條測線104.6m。測得東支波紋管缺陷12處，西支6處。東支缺陷總長度29.2m，占總長度的28.1%；西支缺陷總長度7.4，占總長度的7.4%，東支的缺陷明顯多與西支。其中最嚴重的缺陷1處，在東支的7.5m--9.5m處，散射波強烈，推斷為嚴重脫空區。其余19處為中等缺陷，散射較強，推斷缺陷內充水。最長的缺陷超過3.4m，多數為2m左右。
聲波檢測得到東支波紋管缺陷13處，西支11處。東支缺陷總長度47.1m，占總長度的45.3%；
西支缺陷總長度28.7m，占總長度的27.6%。最長的缺陷3.4m，在東支6.4-9.8m處，與雷達檢測位置一致。結果表明東支缺陷略多于西支。

兩種檢測結果的比較：兩種檢測方法的原理不同，檢測的物理參量含義不同。雷達主要反映介質電磁參數的變化，對金屬、水很敏感。對大空區較敏感，小空區不敏感。因衰減大，稍許偏離測線的空區可能測不到。聲波對力學性質差異敏感，對空區特別是淺部空區特別靈敏。對于尺度較大，脫空嚴重的缺陷兩者結果一致，對于體積較小的缺陷有一定的差異。兩者相結合對于識別主要缺陷有利。

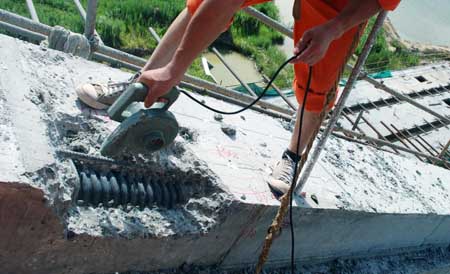

圖4. 打開驗證做了標記的部分

?

驗證：

初步檢測結果完成后，對檢測結果進行了開鑿驗證，設計院、施工單位到場見證。首先對雷達檢測認為最嚴重的東支d7缺陷（7.5m-9.5m）和聲波檢測的東支d11缺陷（6.4-9.8m）進行了開鑿，發現波紋管脫空厚度超過6cm，空區長度超過3m，與檢測結果一致。接著，又對雷達檢測的d8、d9、d12和聲波檢測的d15進行開孔驗證，發現波紋管有空洞，里面充滿水，開孔后水向外流。開鑿實況見附件照片。

?

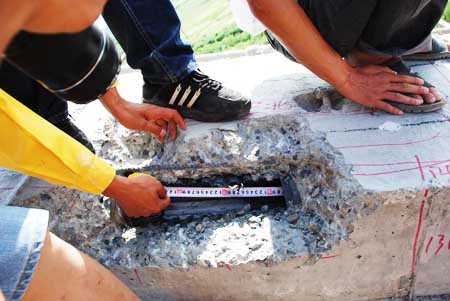

圖5. 有的部分注漿不飽滿，鋼筋裸露

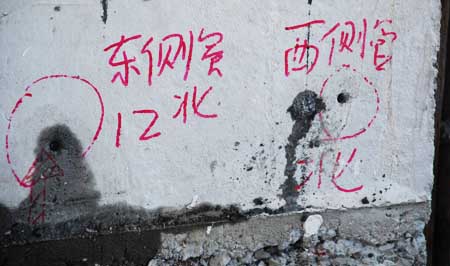

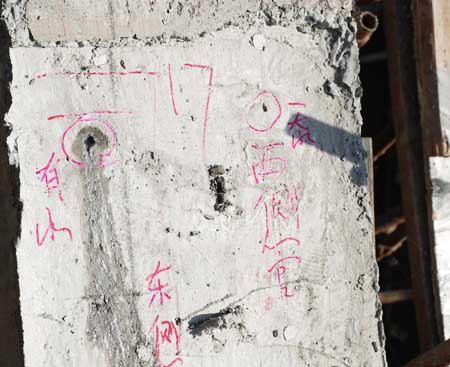

圖6. 含水缺陷

?

?

通過對存水部分結構的分析，可以為改進壓漿工藝提供參考意見。
