工程概況
　　本次檢測的目的是檢測波紋管注漿密實性，為注漿工藝評價和質量控制提供依據；?
　　方法與儀器：本次采用北京同度工程物探技術有限公司研發的波紋管缺陷散射追蹤法（發明專利號：201110052444.6）進行檢測，檢測儀器是北京同度工程物探公司開發的聲波散射波紋管檢測儀，配備32通道，工作頻率20Hz-16kHz的阻尼檢波器。?
　　本次現場檢測工作從2011年9月28日至2011年10月7日，歷時10天，對雷西高速4個合同段的12片梁進行了檢測。

　　圖1. 雷西高速橋梁預應力管道注漿質量檢測現場

?

　　波紋管檢測的橋梁名稱、梁編號和檢測內容見表1。其中，波紋管編號規則為在小樁號端面上按逆時針順序編號，參見下圖。

　　圖2. 波紋管編號規則（小樁號端）

?

　　現場操作步驟：?
　　(1)、根據設計圖紙?jiān)诹喊鍌?cè)面標出波紋管位置；?
　　(2)、在側面沿波紋管位置布置檢波器；?
　　(3)、分別在測線兩端激發。

?

檢測結果說明：

　　圖3. 波紋管缺陷聲波散射追蹤結果圖像

?

　　散射追蹤結果以散射偏移圖像表示，如圖2.3所示。其中橫向坐標為波紋管里程坐標，黑色部分表示波紋管密實，白色表示散射能量異常，為注漿缺陷。白色部分的橫向?qū)挾龋硎救毕莸钠鹬刮恢?。白色部分的縱向高度，表示散射能量的大小，散射能量越大，缺陷越大。另外，灰色網格部分表示該異常散射是由天窗、中隔板等結構變化引起的，而不是缺陷。

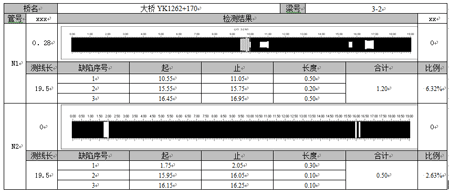

　　圖4. 檢測結果節選
