太焦高鐵某段挖掘過程統計出水情況為6527.66 Qs(m3/d)，為保證隧道施工順利進行，采用CFC超前探水，查明掌子面前方100m范圍的地層含水情況，以便施工中采取有效地防范措施。

CFC設備在現場

探測原理：

CFC是一種中頻電磁波反射探水系統。巖體含水后本征阻抗降低。電磁波在波阻抗差異界面形成反射。依據反射相干原理對含水體的位置、含水量進行探測。

探測結果：

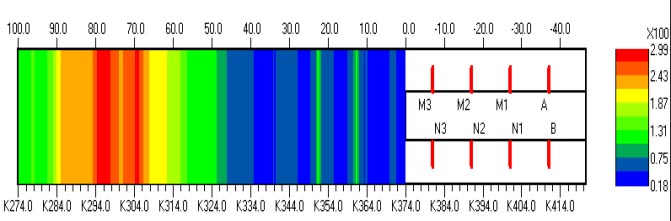

探測結果顯示在下列偏移圖像中。其中紅色其表示反射系數強，含水量大，為泥巖與灰?guī)r接觸帶；藍色區反射系數小，為連續干燥泥巖。根據能量最大化原理進行圍巖電磁波速掃描，得到預報區段隧道圍巖電磁波速為0.09m/ns，相對介電常數為10.40左右，說明絕大部分圍巖處于中度含水狀態。

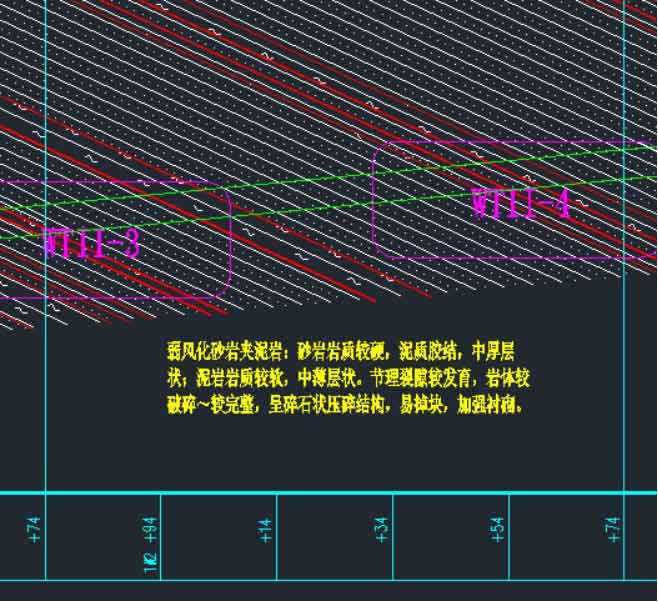

隧道地質剖面與CFC偏移圖像的對比

根據圖像得出本次CFC預報成果：
1、0-60m(3+74~3+14)
CFC圖像以藍綠色為主，反射波較弱。推斷此段圍巖含水量與當前掌子面變化不大，以滲水或滴水為主；
2、60~80m（3+14~ 2+84）
CFC圖像以紅色為主，反射波增強，推斷此段圍巖含水量升高，以線狀流水為主，特別是在68m處，76~80m之間，存在紅色強反射帶，含水量較大。結合地勘報告，該位置節理裂隙可能較發育，存在含水構造的可能性較大。
3、90~100m（2+84~ 2+74）
CFC圖像以黃綠色為主，反射波稍強。推斷此段圍巖含水量略高，以滴水或線狀流水為主。

結論

圍巖含水程度中等。圍巖主要為弱風化砂巖夾泥巖：砂巖巖質較硬，泥質膠結，中厚層狀；泥巖巖質較軟，中薄層狀。節理裂隙較發育，呈碎石狀壓碎結構，易掉塊。在68m處，76~80m之間，可能存在裂隙帶，圖像顯示存在強反射帶，含水量相對較大。
