工程概況：

　　某橋墩由于邊坡的坍塌，被剪切受傷，地面可見鋼筋外露。用PST法了解地下隱伏部分的埋深情況。同時對樁體其他部分是否受損進行檢測評價。

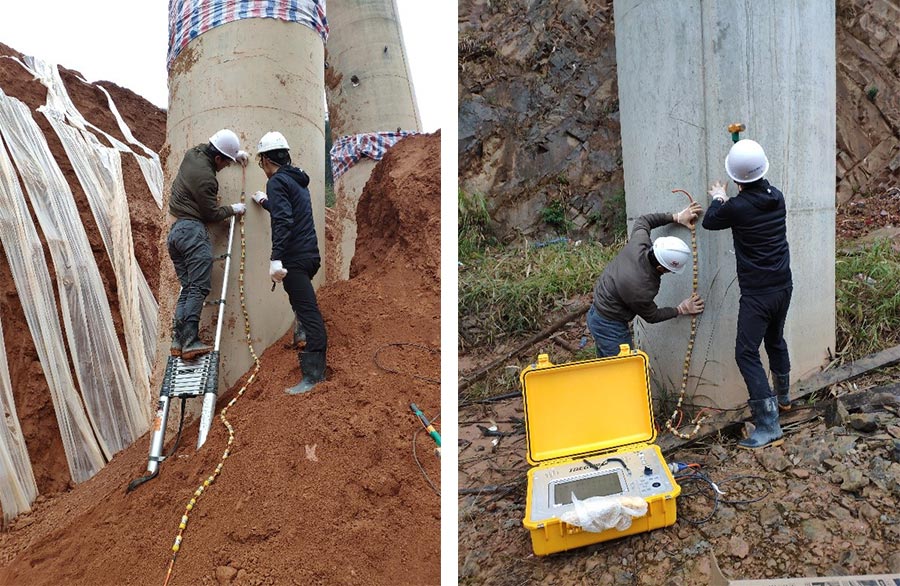

現場采集照片

針對一個樁做的三個PST偏移圖像結果如下：

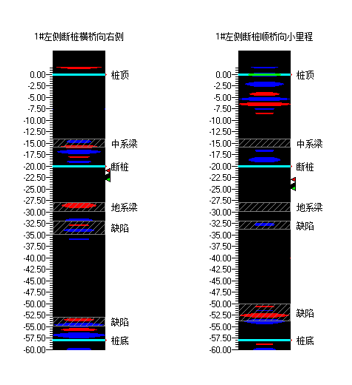

1#橋墩左墩檢測結果（兩個PST測線）

可得到如下結論：
結合設計資料及計算結果得到如下結論：
1、32-35米，此處為先藍色條紋，波阻抗變小、剛度下降的界面。推斷32-35米處為樁身開裂。
2、52-55米處接近樁底，反射條紋較多，且條紋為先紅色條紋是基巖的反應。
