工程概況　　

某海底隧道應用盾構機挖掘，需查清地層分布與基巖面埋深，特別是殘余風化孤石的分布。地震剖面位于珠海海域，海水較淺，海底貝殼厚度大，應用空氣壓縮震源，二次波干擾大。常規的資料處理方法無法得到有效結果。

圖1 場地典型照片

地震測線長200米，氣槍作為震源。
勘探目的查清地層分布與基巖面埋深，特別是殘余風化孤石的分布。

資料分析技術原理
資料處理應用SSP地震散射成像技術，開發出濾除二次波的軟件功能。 在地震偏移剖面和縱波速度剖面內。地震偏移圖像是對反射系數即散射強度成像，反應地層波阻抗的差異，是空間域的圖像，橫坐標是里程，縱坐標是深度。圖內紅色表示波阻抗升高的界面，藍色為波阻抗降低的界面。波速圖像反應縱波速度的分布，高速用紅黃色，低速用藍綠色。海水的波速1450m/s，淤泥的波速1500-1600，粘土與砂的速度在1600-2000 。 全風化2000以上、強風化2200以上、基巖3000以上。

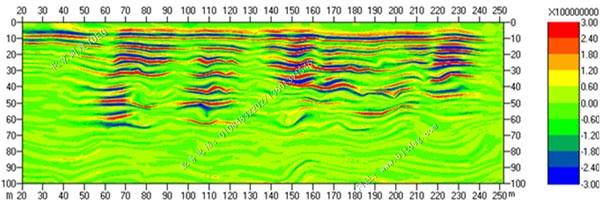

圖2 海底孤石地震偏移剖面

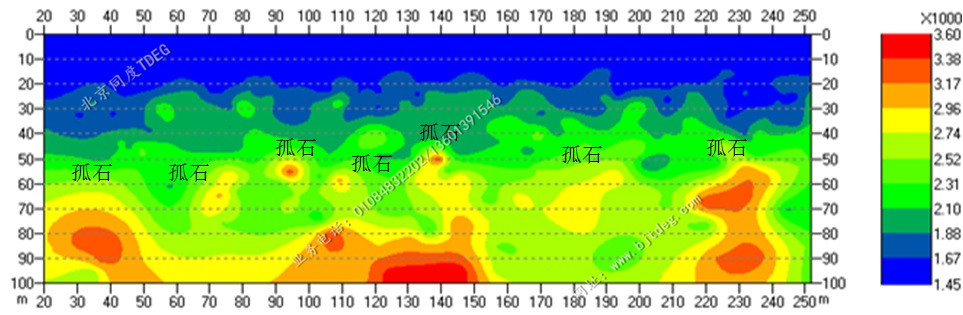

圖3 海底孤石地震波速剖面

勘探結果
此次勘探深度為100m。地震偏移圖像和波速分布剖面顯示： - 測區水深6m左右，10m、20m、30m深度上存在連續性較好的沉積地層界面。
- 20m以內上地層松軟，以淤泥為主，波速較低，在1450-1700m/s范圍。
- 20-30m深度范圍波速1700-1900，細砂為主，30-40m深度范圍，波速升高，在1900-2000m/s范圍，推測以粘土、粗砂殘積物為主。
- 40m左右開始進入全風化層，波速大于2000m/s，其中留有大量不完全風化的球狀與柱狀孤立體。這些孤立體的波速高于2500m/s，已標識在速度圖中。強風化層較厚，波速在2200-2500m/s，橫向變化大。
- 全風化與強風化的界面不明顯?；鶐r界面清楚，起伏較大，波速大于3000m/s。最淺埋深在60-80m，多數地段埋深在90m以下。
