2014年7月，為確保工程質量，大連機場填海需要對填筑厚度、密實程度進行檢測。

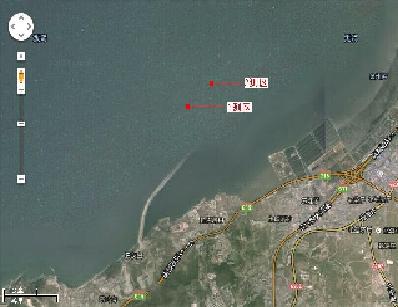

圖1 新機場地理位置圖

為選擇有效的檢測手段，場內開辟了2塊場地作為實驗區，每塊場地內規則排列打鉆孔15個，間距25m，用于對物探技術的考核、驗證。
本次檢測的目的是了解填筑物的厚度與密實度，并與鉆孔資料進行比對。

檢測技術原理
檢測使用SSP地震散射成像技術。該技術基于地震散射原理。地表激發地震波，當?shù)卣鸩▊鞑ビ龅降叵路蔷鶆虻刭|(zhì)界面時，會產生散射。通過地表接收的散射波，可重建地質結構的分布圖像。

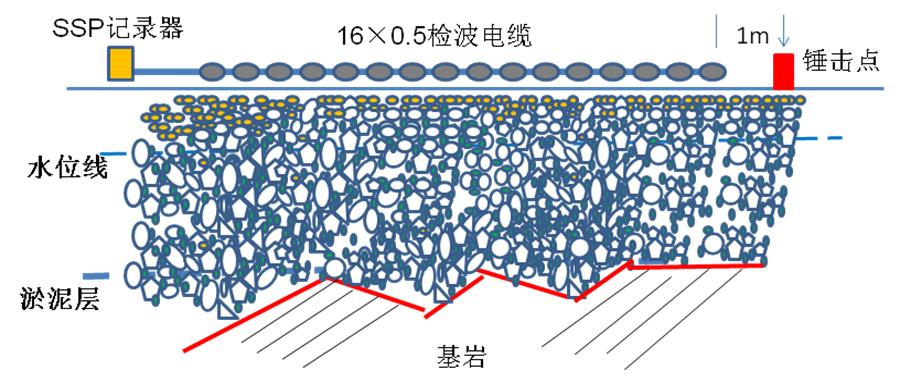

圖2 SSP檢測原理示意圖

檢測儀器與工作布置
檢測使用北京同度工程物探技術公司開發的16道SSP檢測儀。該儀器包含記錄器與16通道檢波電纜。檢波器間距0.5m，頻帶20hz-16kHz。本次檢測在第1個試驗場地內進行。場地內15個鉆孔排成3排，孔間距與排間距均為25m。沿鉆孔布置3排測線，鉆孔位置分別在測線的0、25、50、75、100m處。由西向東測線分別命名L1、L2、L3剖面。設計探測深度40m。

圖3 現場施工照片
檢測結果與評價
本次試驗檢測布置在第1試驗區，沿鉆孔位置布置3條測線，由西向東分別為L(zhǎng)1、L2和L3剖面。探測獲得地震偏移剖面和縱波速度分布剖面，前者反應地下結構界面的分布，后者反應巖土介質彈性模量即力學性質差異的分布。偏移圖像中的界面有多種成因，形態復雜，對它的解釋有不確定性。對于巖土工程對象研究，波速圖像能更清楚地反應介質力學性質的差異和工程結構的特點，因而本次檢測結果以波速圖像為主。波速高表示彈性模量高，固化程度好，密實度高等特性；反之，波速低表示介質松軟，強度低。本次探測的波速圖像中，波速高低能清晰地展現不同巖土介質的力學形狀?；鶐r為高波速區，填筑物的波速較低，填筑物不密實段的波速比密實段低?？傆^3條剖面的探測結果可以看出：
（1） 基巖的波速在2500m/s以上，圖中黃、紅色表示的區域?；鶐r的埋
深（即填筑物的厚度）最淺的地方15m，最深的地方26m，變化較大，平均深度20m左右；
（2）填筑物的波速?gòu)臏\到深逐漸增高，表明密實性隨深度增加。5m以內的波速在1000m/s左右，5-10m波速升高到1500m/s，10m以下增高到2000m/s；
（3）平面分布上，填筑物的密實性也有明顯差異。在3條剖面內，都有低速區深度超過10m的地段，這些地段填筑物的密實性不如其它部位。
現對3條剖面的探測結果分別做詳細說明。由于測線端部深部數據不足，剖面兩端的結果僅供參考。

L1剖面的探測結果
L1剖面位置在測區的最西邊。剖面的起點在排列的第1個孔位置，結束點在第5個鉆孔的位置。波速圖像中紅黃色為基巖區，從中可見基巖的埋深（即填筑物的厚度）變化在16-25m范圍內，平均埋深20m。在里程60-70m段內基巖界面下凹到25m左右，在80m附近上抬到16m，其它地段深度基本在20m左右變化。在里程20-60m范圍內，填筑物淺層的低波速區深度達到10m，說明該地段填筑物的實性較差。

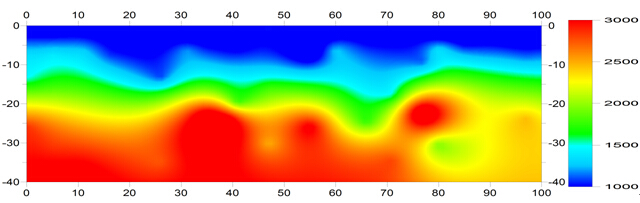

圖4 L1剖面縱波速度分布圖

L2剖面的探測結果
L2測線在測區的中央。剖面的起點在排列的第1個孔位置，結束點在第5個鉆孔的位置。波速圖像中紅黃色為基巖區，從中可見基巖的埋深（即填筑物的厚度）在里程0-10、35-45m、70-80m三段，埋深較淺，變化在15-20m范圍內；在20-30m、50-60m、80-90m三段內，埋設較大，變化在20-26m范圍內。
在里程15-35m、80-90m兩段內，淺層低波速區域的深度達到10m，說明其密實性不如其它部位。在50-60m地段，深度8m以下的波速就達到2000m/s，表明該地段填筑物的密實性較好。

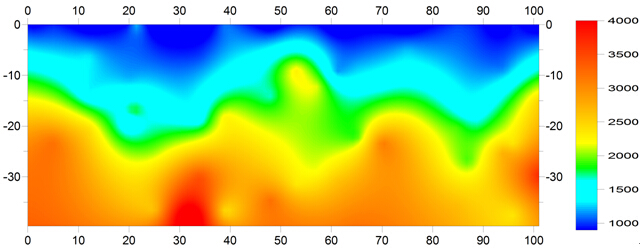

圖5 L2剖面縱波速度分布

L3剖面的探測結果
L3測線在測區的東邊。剖面的起點在排列的第1個孔位置，結束點在第5個鉆孔的位置。波速圖像中紅黃色為基巖區，從中可見基巖的埋深（即填筑物的厚度）較為平坦，埋深變化在19-21m范圍內，起伏不大。
在里程10-20m、70-100m兩段，填筑物的淺層低波速區的深度超過10m，說明這兩段填筑物的密實性不如其它部位。

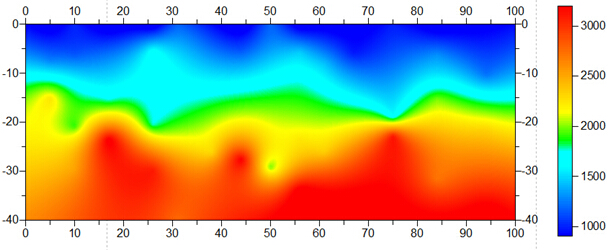

圖6 L3剖面縱波速度分布
結論與建議
本次現場探測的結果表明，填筑物厚度的變化較大，最淺部位16m，最深26m，
平均厚度在20m左右；填筑物隨密實性隨深度增大有所提高，平面內填筑物密實性分布不均的現象可能普遍存在。
建議對場地內填筑物的密實性進行檢測，對不密實地段加強壓實、夯實處理，
避免不均勻沉降。
